Футбольное или гольф-поле подвергается высоким нагрузкам, вплоть до серьезной порчи дернины, что не смягчает строгости требований к качеству, виду и механическим свойствам спортивного газона. Специалисты тщательно ухаживают за ним, применяя различные средства и способы, но основа обслуживания любого газона неизменна: внесение удобрений, полив, покос, аэрация. Эти процедуры обязательны для здоровья, выносливости и красоты травянистого покрытия.

В этой статье мы поговорим про полив футбольных полей и других спортивных газонов. Слова “футбольное поле” или “стадион” обычно вызывают в памяти примерно такую картину

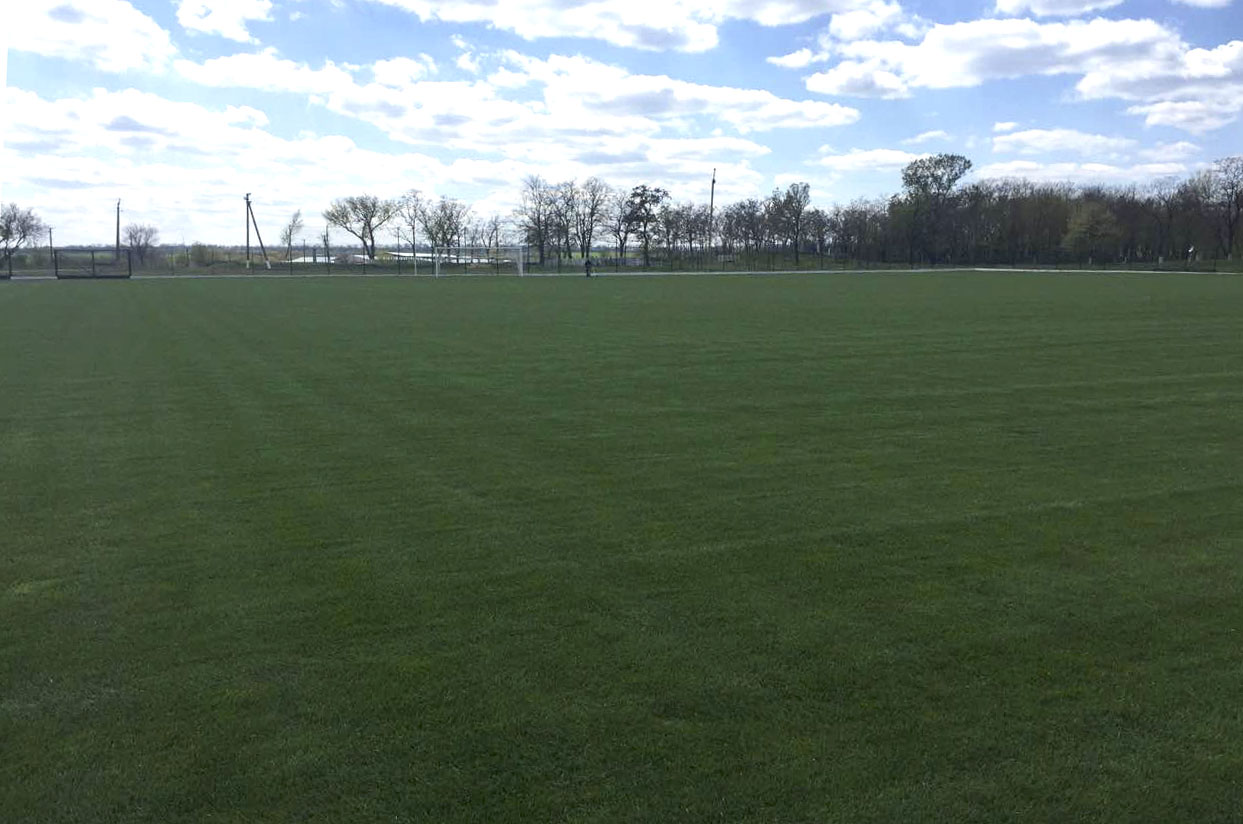

футбольное поле

В это поле, безусловно, вложили массу сил и средств уже после обустройства газона. Но такой результат во многом стал возможен благодаря правильному проектированию инженерных систем, куда входит и система автоматического полива. Только вот “правильное” звучит несколько абстрактно. Добавим конкретики.

Проектирование систем автоматического полива газонов

Во время проектирования и дальнейшей эксплуатации системы автоматического полива футбольного поля важно учесть не только строительные стандарты Украины, а другие ключевые аспекты.

Назовем его “Принцип трех “Р”:

  • регулярность. Частота полива футбольного или гольф-поля зависит от осадков, температуры окружающей среды и многих других факторов. Окончательное решение принимает агроном.
  • расход. Нормы расхода воды на м2 газона прописаны в ДБН Д.2.4-18-2000. На первый взгляд они вполне реальны и правильны. Но мы имеем дело с миниатюрной экосистемой, истинные потребности которой невозможно подогнать под условные нормы. О том, как рассчитать расход воды на полив футбольного поля мы расскажем ниже.
  • равномерность. От распределения воды напрямую зависит здоровье, выносливость и эстетичность газона. Множество проблем и болезней газона возникает именно из-за неравномерного полива.

N.B. Газон сохнет местами или лысеет? Отложите удобрения или препараты для лечения газона. В первую очередь следует проверить автополив. Возможно, причина кроется в сломанной форсунке или неправильной настройке системы.

Проектирование систем автоматического полива спортивных газонов и футбольных полей в “Грассер” основано именно на этих принципах. Такой подход зарекомендовал себя с лучшей стороны.

Регулярность полива футбольного и гольф-поля

Режим полива имеет особое значение для состояния газона. Недостаток влаги снижает поступление питательных веществ из почвы, что неблагоприятно сказывается на кущении трав, росте и развитии корневой системы. При этом, умеренный полив помогает корням и побегам накапливать углеводы, а излишний снижает их количество. Нарушение режима полива ведет к появлению сорняков и однолетних трав. Это ухудшает качество дерна, что делает уход за газоном поля дороже и сложнее.

Сравните состояние газонов с правильно и неправильно спроектированной системой автоматического полива

Частота полива газона зависит от таких параметров:

  • погодные условия;
  • способности верхнего почвенного слоя удерживать влагу;
  • развитие корневой системы;
  • видовой состав трав спортивного газона;
  • высота покоса футбольного или гольф-поля.

На организацию режима полива влияет также сложение, плотность и структура почвы. Тесная взаимосвязь между уровнем влажности почвы и температурой воздуха – один из наиболее значимых факторов, который часто забывают учесть на практике, что приводит к порче поля. При повышенной температуре и низком уровне влажности растения начинают вянуть и гибнуть. Но повышенный уровень влажности вызывает недостаток кислорода для газообмена корневой системы. Конечно, некоторые колебания уровня влажности допустимы и неизбежны, но недостаток влаги, особенно при жаркой ветреной погоде, становится опасным для выживания растений. Узнать, когда поливать газон можно по внешнему виду дернового покрова. Продолжительность полива так же имеет значение. Важно основательно пропитать влагой корневую зону на глубину до 15 см. Тогда корни лучше проникают вглубь почвы, и формируется сильная дернина. Учитывая вышеперечисленные параметры и исходя из собственного опыта, агроном принимает решение о частоте полива и количестве воды.

Расход воды на полив спортивного газона

Большая часть дерновых трав требует около 0,25-0,75 см полива в день. В некоторых источниках указывается 1,1 см, но такой полив может привести к грибковым заболеваниям, гниению корней и другим проблемам с газоном. Поэтому проектирование и монтаж системы полива, как и системы дренажа, компания “Грассер” проводит с учетом выпадения осадков разной интенсивности.

Таблица с данными немецкого агронома Скирде “Частота полива газона при дождевании с учетом температуры воздуха”

Максимальная дневная температура, ºC

Расход воды, л/м²/день

Свыше 30

Больше 5

25 – 30

3 – 4

20 – 25

2 – 3

Ниже 20 Меньше 2

Проектировать систему полива надо так, чтобы почва поля не оказалась очень сухой или слишком переувлажненной, учитывая и возможность выпадения естественных осадков. Не совсем правильно, когда полив производят чрезмерно часто. При небольшом дефиците влаги в период между поливами развивается более глубокая корневая система, так как корни нормально дышат, а при длительном переувлажнении нарушается режим аэрации почвы, что отрицательно сказывается на росте корней. С другой стороны, переувлажнение почвы усиливает ее переуплотнение при нагрузках. При поливе необходимо принимать во внимание высоту стрижки газона, видовой состав трав, количество удобрений, уплотнение и тип почвы, количество осадков, содержание органических веществ и т.д. Поэтому точно сказать, сколько воды надо расходовать на поле в течение недели, невозможно. Однако большинство дерновых трав потребляют около 0,25-0,75 см воды в день. Норма воды выше 1,11 см является завышенной. Сроки полива и количество воды следует определять, исходя в основном из собственного опыта. Но существует общее правило: поливать, промачивая почву на глубину 15 см.

Частота полива футбольного поля или другого профессионального газона зависит от решения агронома

Первый весенний полив спортивного газона в метеоусловиях Украины производят, когда среднесуточная температура поднимается до 10°С. Рациональный расход воды и уход за злаковыми травами предполагает проведение следующих мероприятий: снижение дозы азота, пескование газона, культивация новых сортов с умеренным отрастанием побегов и др. Замедленный рост побегов и листьев снижает потребление воды, особенно, если они расположены горизонтально. Редкий, но обильный полив стимулирует рост и развитие корней, а частый - ограничивает, ослабляет их, что способствует появлению и распространению сорняков.

Равномерность полива газона

Равномерность полива спортивного газона - обязательное условие для высокого качества дернины. Вопрос равномерности полива был поднят относительно недавно - около десяти лет назад. Сегодня мировые производители оросительных систем, как Hunter Industries, Rain Bird или Toro выпускают собственные версии спринклеров, у которых есть одно общее преимущество  - относительно низкий расход воды при достаточном увлажнении почвы. При этом учитывается один обязательный параметр - скорость осаждения. Это количество воды, которое измеряется в миллиметрах в час. Мы учитываем его, потому что необходимо “согласовывать” количество осадков в каждой зоне. Расчет скорости осаждения (Precipitation Rates) в метрической системе проводится по специальным формулам.

 Для квадратных площадей (мм/час):

P.R.= m3 /hr of 360 x 1000÷m2 x .866



Также существует формула для треугольных площадей:

P.R.= m3 /hr of 360 x 1000÷расстояние между головками x интервал между рядами

Последняя, правда, почти никогда не применяется, так как строительство бейсбольных полей в Украине - явление очень редкое. На практике мы к ним не обращаемся. Каждый производитель рассчитал показатели для всех видов распылителей и эта информация находится в открытом доступе. Конечно, на футбольном поле спроектировать систему полива проще и на первый взгляд эти формулы не имеют практического применения. Но если нужно спроектировать систему автоматического полива для гольф-поля, то без них не обойтись. У некоторых участков такого спортивного газона неправильная форма, а расстояния, требующие полива, варьируются. Поэтому в одной и той же зоне используются спринклерные головки с переменным радиусом.

Далее мы рассмотрим как устроена система автоматического полива, объяснив функции ее элементов и способы управления ними.

Спринклерный полив футбольных полей

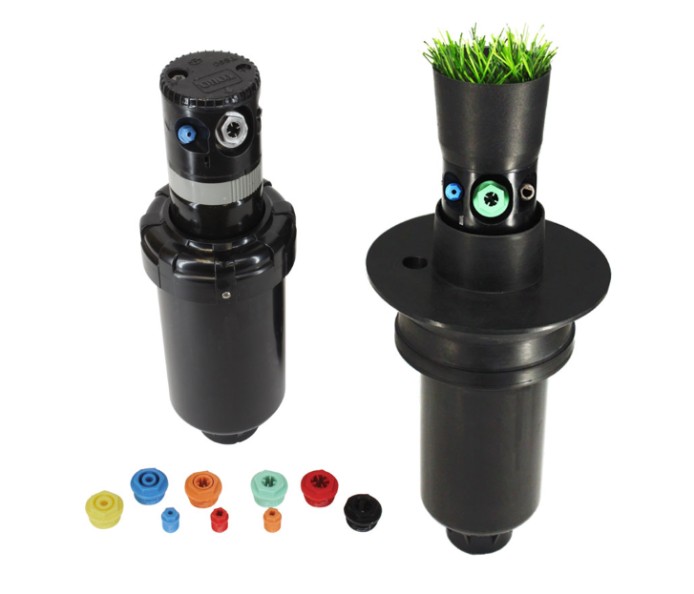

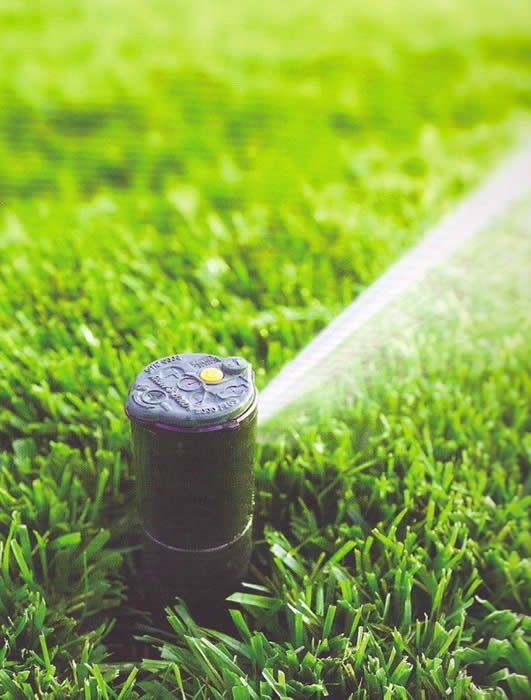

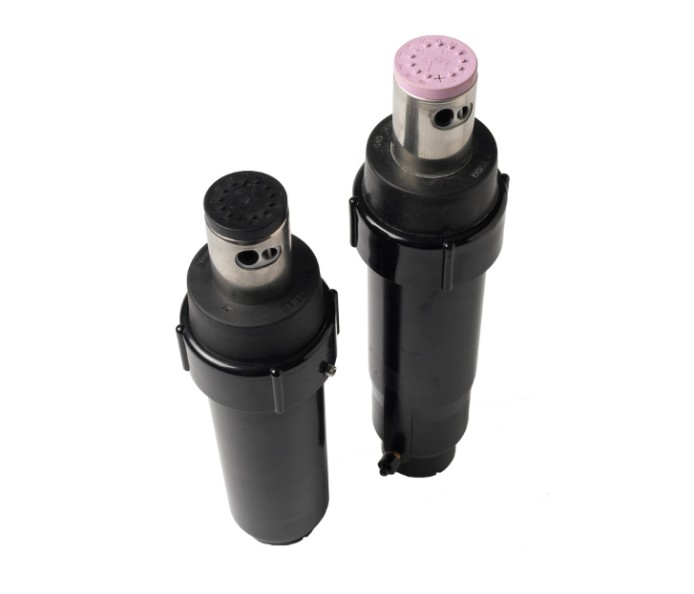

Спринклерные головки - самая заметная часть системы автополива. При правильной работе они выдвигаются, вращаются, разбрызгивают воду и втягиваются после завершения полива. У роторных спринклеров с механическим приводом постоянная скорость вращения, что способствует разумному использованию воды. Под землей находится шарнир, который, в зависимости от типа оросителя, подсоединяет его  к гибкой трубе или жесткому креплению.

Группа спринклерных головок управляется центральным контроллером с помощью электромагнитных клапанов. Они открываются при включении и закрываются при обесточивании, что дает немалое гидравлическое преимущество: при активации спринклера возбуждается магнит, который тянет помпу, позволяя воде течь. Мы рекомендуем использовать клапаны с регуляцией давления, чтобы достичь оптимальной работы спринклеров. Но у электрических клапанов есть уязвимые места – небольшие разъемы, в которые может попасть грязная вода.

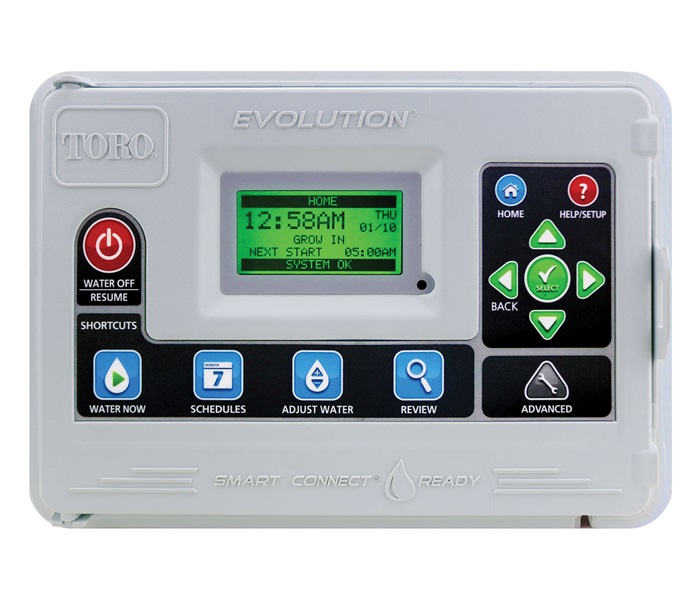

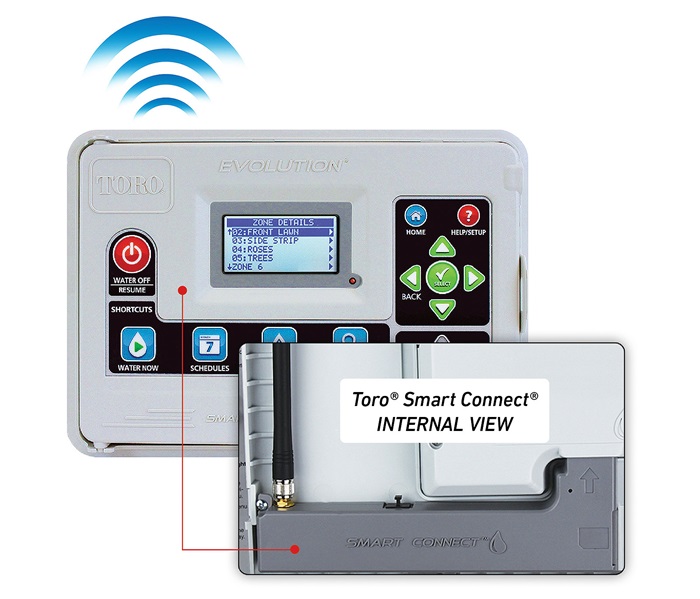

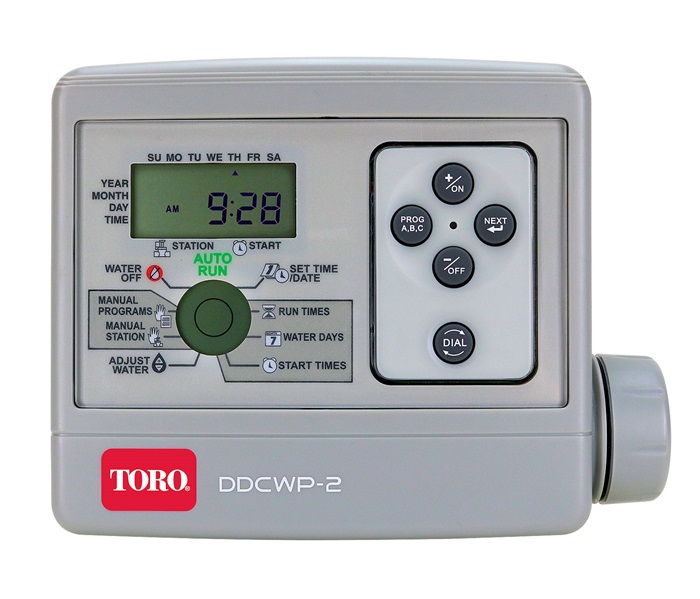

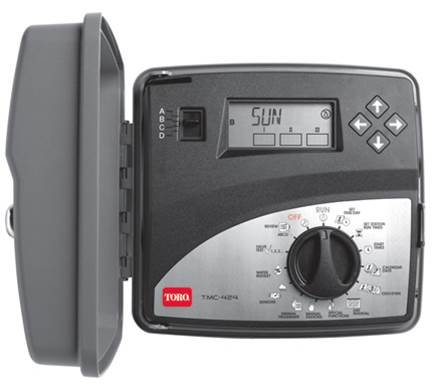

Мозг системы автоматического полива - это контроллер. Он устанавливается для управления системой орошения, как в автоматическом (по заранее заданной пользователем программе), так и в ручном режиме (пользователь имеет возможность включать отдельные зоны орошения). Контроллер с помощью управляющих кабелей соединен с декодерами, к которым подключены электромагнитные клапаны. К контроллеру подключен датчик дождя. В зависимости от настроек, контроллер осуществляет управление нормально закрытыми электромагнитными клапанами, подавая сигнал к декодеру на открытие соответствующего клапана. Датчик дождя выполняет контроль выпадения осадков и обеспечивает разрыв цепи управляющих кабелей в дождливую погоду. Датчик дождя может быть проводным и беспроводным. Мы считаем, что для снижения риска повреждения оборудования лучше использовать беспроводные технологии.

Цена в три клика!

Отправить заявку!

Использование расходомера в системах автополива

Его помещают на основную линию, идущую вместе с главным клапаном, который управляет всей системой. Датчик входит в режим записи каждой станции. Если хоть один спринклер выйдет из строя, то контроллер выключит станцию и отправит оповещение. В случае более серьезных аварий, например, разрыва основной линии, вся система отключится, но каждая отдельная станция вряд ли пострадает. К тому же расходомер в автополиве помогает значительно экономить воду при использовании системы.

Трубы для систем автоматического полива

Для системы автоматического полива футбольного поля или другого спортивного газона мы рекомендуем ПЭ-трубы. У этого материала большая пропускная способность воды, что очень важно для систем ирригации.

Пропускная способность труб

Дюйм Внешний

диаметр

(мм)

Внутренний

диаметр

(мм)

Поток

(м3/час)

Скорость

1,5 м/с

Поток

(л/мин)

Скорость

1,5 м/с

1 32 27.2 3.15 52.50
1.5 50 42.6 7.7 128.33
2 63 53.2 12.2 203.33
2.5 75 64 17.4 290.00
3 90 76.8 25 416.67
4 110 93.8 37.4 623.33
5 125 106.6 48.3 805.00
5.5 140 119.4 60.3 1005.00
6 160 136.4 79.1 1318.33
7 200 170.6 123.8 2063.33
8 225 191.8 155.7 2595.00
9 250 213.2 193 3216.67
10 315 268.4 305 5083.33

Если правильно подобрать и смонтировать трубы, то получиться надежная конструкция, которая без проблем прослужит до конца периода эксплуатации системы автоматического полива.

Эксплуатация системы автоматического полива и выявление неполадок

При эксплуатации системы в автоматическом режиме:

  1. Проверить наличие питания на контроллере.
  2. Убедиться в целостности соединений трубопроводов насосной станции и около нее.
  3. Проверить наличие питания на насосной станции.
  4. Включить насосную станцию.
  5. Убедиться в целостности системы трубопроводов (при отключенном орошении давление на выходном манометре насосной станции не должен уменьшаться).
  6. Установите датчик дождя необходимое количество осадков.
  7. С помощью контроллера включите в ручном режиме одну из зон орошения.
  8. С учетом требований службы озеленения и Заказчика запрограммируйте контроллер.
  9. Проверьте правильность настроек оросительных устройств, если необходимо отрегулируйте их.

Выявление неисправностей в работе системы автополива

Если система полива не работает:

  1. Сработал датчик дождя.

При попадании влаги в приемный лоток в результате выпадения осадков - необходимо дождаться автоматического включения системы.

  1. Отсутствие питания на контроллере.

Подключите питание к контроллеру.

  1. Отсутствует питание на насосной станции.

Подключите питание к насосной станции и запустите насос.

  1. Сработала защита от сухого хода насоса.

Обратитесь к специалистам, которые установили данную систему.

  1. Не работает одна из зон орошения.

Обратитесь к специалистам, установили данную систему.

Компания “Грассер” занимается обустройством спортивных газонов, проектированием и монтажом инженерных систем футбольных и гольф-полей. Если ваш газон сохнет, желтеет, болеет или возникают какие-либо проблемы, то быстрее звоните нам! Мы предоставим консультацию по уходу и обслуживанию, а также поможем настроить систему автоматического полива газона в Киеве, области и по всей Украине.
